BE橡膠減震器和JGD橡膠減震器性能測試

橡膠減震器的主要性能測試項目是剛度和阻尼。就剛度而言，又按載荷速度的不同分為靜剛度、動剛度和沖擊剛度。 下面就.常用的靜剛度、動剛度和阻尼的測試方法作一簡單介紹。

(一)靜剛度測試 一般都是在萬能材料試驗機上進行的。試樣應預壓三次，再測定其數值。加載要緩慢而均勻。剛度大的減振器加載速度可適當加快;剛度小的減振器加載速度應慢些，以使減振器的變形速度大致相同。 橡膠減振器在加載和卸載時所得到的載荷與變形曲線是不重合的，形成一滯后回線，如圖2-1-8所示。這給計算剛度帶來了一定困難。我們可以用加載與卸載的平均曲線來計算減振器的靜剛度。計算式如下：Ks=2(P2-P1) δ2,-δ1,+δ2-δ1 式中P1和P2應和減振器的額定負荷P大致保持如下的關系; P1=(0.5~0.75)P P2=(1.25~1.5)P δ1和δ1,為負荷P1下減振器在加載和卸載時的變形; δ2和δ2,為負荷P2下減振器在加載和卸載時的變形。 一般來說，減振器的靜剛度僅僅用于確定安裝了減振器的機器設備的靜平衡位置，或艦船、車輛斜傾搖擺時計算機器設備四周所留下的空間是否足夠。實際上卸載的意義是不大的。因此可以只做出減振器的加載剛度曲線，并用它計算減振器的靜剛度。這樣做不僅簡化了試驗，而且得出的數據在一些場合下也更確切。此時計算Ks式可簡化為：Ks=P2-P1 δ2-δ1

(二)動剛度和阻尼系數的測試

1.共振法 將橡膠減振器和質量為M的物體按單自由度振動系統安裝在振動臺上。

啟動振動臺，調節振動臺的頻率進行連續掃描，找出系統的共振點，測量在共振時物體的振幅x0、振動臺臺面振幅x0s及共振頻率wn。根據振動理論可求得動剛度為 Kd=wn2.M 式中wn為角頻率(rad/s)，與振動頻率f的關系為wn=2∏f。

阻尼比 注意：①上述公式只有在共振狀態下才能成立; ②調節振動臺的激.振力，使振動臺臺面振幅大致在0.2~0.5mm范圍內，使質量為M物體的共振振幅與減振器在靜載荷作用下的總變形量不超過原橡膠高度的15±5%; ③在共振區測量應迅速而準確，以免減振器內部激劇生熱而引起減振器溫度升高，剛度減小，甚至損壞。

2.半功率點寬法 將激震器安裝在由質量為M1、剛度為Kd、阻尼為C的橡膠減振器所構成的單自由度彈性系統上面或下面，如圖2-1-10所示。M2為激震器中參加與M1一起振動的質量。系統中參加振動的總質量為M=M1+M2。由減振原理可知，只要測量出系統共振頻率wn，質量為M的共振振幅x0和共振振幅下降至 的二個頻率w1和w2，即可計算出動剛度、阻尼比，其計算式如下： 動剛度Kd=wn2.M 阻尼比 w1—w1稱為半功率點帶寬。時域信號衰減法 使安裝在減振器上的質量塊共振(如敲擊質量塊或激震質量塊)，停止擾動后，它便產生一個衰減的自由振動。用記錄器和測振儀配合記錄其衰減波，如圖2-1-13所示。 常用光線示波器記錄這類信號，同時也記錄下已知頻率的訊號波，作為標準時間標記(例如50Hz的市電訊號)。將振動信號與標準時間標記作比較，就可以求得系統的自振頻率wn，并由此計算出動剛度。 根據振幅的對數衰減關系可求出阻尼比： 式中xk和xk+1為衰減波上相鄰兩個振幅。

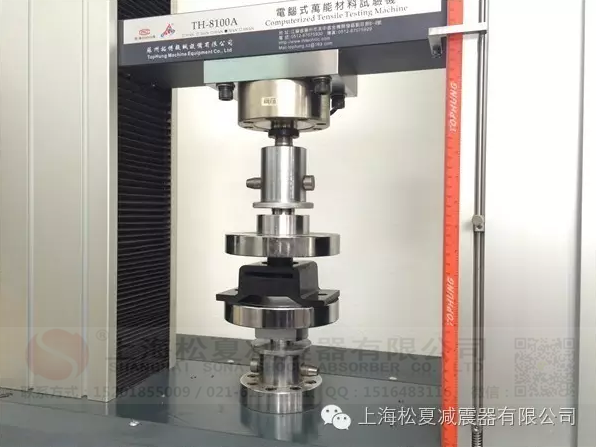

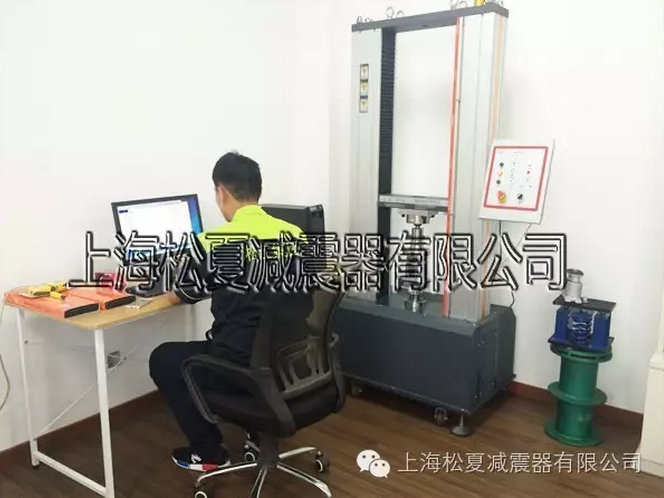

橡膠減震器現場測試圖;

JGD型橡膠減震器：

BE型橡膠減震器：
